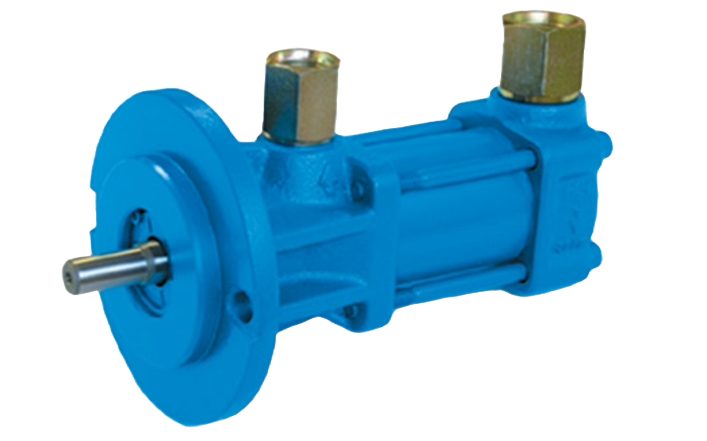

Bomba IMO 4SFC Series - tres tornillos para potencia hidráulica media
Categoría:
Bombas de tornillo
Descripción
Bomba de tres tornillos de desplazamiento positivo diseñada para potencia hidráulica de presión media. La serie IMO 4SFC ofrece operación autocebante, flujo axial con baja pulsación y niveles reducidos de ruido para aplicaciones industriales con aceites y fluidos de proceso.
Características
Diseño de 3 tornillos de desplazamiento positivo
Entrega flujo estable y proporcional a la velocidad dentro del rango de presión recomendado.
Entrega flujo estable y proporcional a la velocidad dentro del rango de presión recomendado.
Autocebante
Permite evacuar aire en la línea de succión y recuperar cebado cuando se pierde succión.
Montaje flexible
Disponible para montaje con pie o brida, en distintas orientaciones de instalación.
Construcción robusta
Carcasa de hierro fundido de alta resistencia y componentes internos en aleaciones endurecidas.
Bajo nivel de ruido
El flujo axial y la geometría interna reducen ruido aéreo y transmitido por el fluido.
Especificaciones
Presión máxima de descarga
1,450 psig (100 bar)
1,450 psig (100 bar)
Caudal máximo
15 gpm (57 l/min)
Velocidad máxima
3,600 rpm
Viscosidad del fluido
1 a 2,000 mm²/s (cSt)
Temperatura máxima del fluido
176 °F (80 °C)
Material del rotor housing
Aleación de aluminio
Material de tapas
Hierro fundido de alta resistencia
Material de rotores (power e idler)
Acero aleado, endurecido y rectificado
Modelos y capacidad nominal
Condición de referencia
1,160 psi (80 bar), 185 SSU (40 cSt)
1,160 psi (80 bar), 185 SSU (40 cSt)
- 0200R0200: 2.4 gpm (9.0 l/min) a 3,500 rpm; 1.8 gpm (6.8 l/min) a 2,900 rpm
- 0200R0300: 3.7 gpm (13.9 l/min) a 3,500 rpm; 2.8 gpm (10.7 l/min) a 2,900 rpm
- 0200R0400: 5.0 gpm (18.9 l/min) a 3,500 rpm; 3.9 gpm (14.6 l/min) a 2,900 rpm
- 0250R0380: 7.8 gpm (29.3 l/min) a 3,500 rpm; 6.1 gpm (23.0 l/min) a 2,900 rpm
- 0250R0500: 10.3 gpm (39.1 l/min) a 3,500 rpm; 8.1 gpm (30.7 l/min) a 2,900 rpm
- 0250R0700: 14.6 gpm (55.4 l/min) a 3,500 rpm; 11.5 gpm (43.7 l/min) a 2,900 rpm
Aplicaciones
- Sistemas de potencia hidráulica de presión media
- Circulación y transferencia de aceites industriales
- Sistemas de lubricación en equipos rotativos
- Procesos industriales donde se requiere bajo ruido y flujo estable
