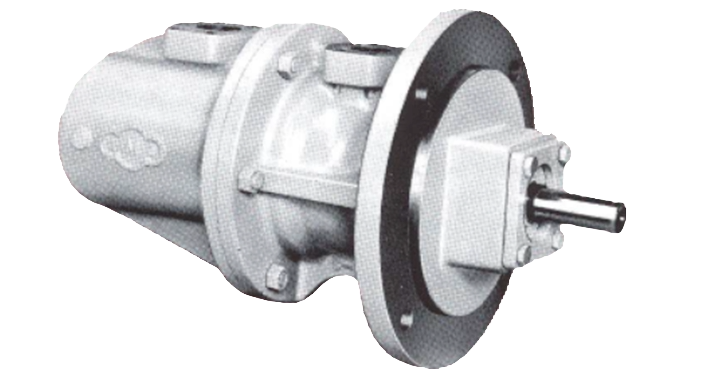

Bomba IMO 4T Series - tres tornillos para sellado de gas en compresores
Descripción
Bomba de tres tornillos de desplazamiento positivo para aplicaciones de sellado de gas en compresores a presión media. La serie IMO 4T está fabricada con carcasa de acero fundido y configuración combinada de montaje pie/brida para operación confiable en servicio industrial cíclico.
Características
Diseño de tres tornillos de alta eficiencia
Entrega flujo suave y continuo con pulsación mínima y operación silenciosa.
Entrega flujo suave y continuo con pulsación mínima y operación silenciosa.
Aplicación principal en sellado de gas
Diseñada para sistemas de sellado de gas en compresores de presión media.
Montaje flexible
Configuración combinada pie/brida para facilitar integración mecánica.
Servicio de presión cíclica
Apta para condiciones de trabajo con variación de carga y ciclos operativos.
Autocebante
Capacidad de autocebado para mejorar arranque y estabilidad del sistema.
Especificaciones
Caudal máximo
200 gpm (757 l/min, 45.42 m³/h)
200 gpm (757 l/min, 45.42 m³/h)
Presión diferencial máxima
1,500 psi (103.4 bar)
Viscosidad (datos de desempeño)
60 a 3,000 SSU (10.3 a 647.6 cSt)
Rango de temperatura
0 a 180 °F (-18 a 82 °C)
Velocidad máxima estándar
4,400 rpm (tamaños 137 y 156), 3,600 rpm (tamaños 187 y mayores)
Construcción
Carcasa de acero fundido; instalación seca horizontal o vertical
Sello
Sello mecánico simple
Fluidos típicos
Aceites combustibles, aceites de lubricación y crudo
Tamaños y caudales nominales de referencia
Condición de referencia
1,500 psi (103 bar), 200 SSU (43 cSt)
1,500 psi (103 bar), 200 SSU (43 cSt)
- Tamaño 137: 26 gpm (98 l/min) a 3,500 rpm; 20 gpm (76 l/min) a 2,900 rpm
- Tamaño 156: 39 gpm (150 l/min) a 3,500 rpm; 31 gpm (116 l/min) a 2,900 rpm; 14 gpm (52 l/min) a 1,750 rpm
- Tamaño 187P: 56 gpm (213 l/min) a 3,500 rpm; 44 gpm (167 l/min) a 2,900 rpm; 21 gpm (78 l/min) a 1,750 rpm; 14 gpm (55 l/min) a 1,450 rpm
- Tamaño 187: 72 gpm (271 l/min) a 3,500 rpm; 56 gpm (214 l/min) a 2,900 rpm; 27 gpm (103 l/min) a 1,750 rpm; 20 gpm (74 l/min) a 1,450 rpm
- Tamaño 200: 88 gpm (334 l/min) a 3,500 rpm; 70 gpm (264 l/min) a 2,900 rpm; 34 gpm (130 l/min) a 1,750 rpm; 25 gpm (95 l/min) a 1,450 rpm
- Tamaño 218: 118 gpm (446 l/min) a 3,500 rpm; 94 gpm (354 l/min) a 2,900 rpm; 47 gpm (178 l/min) a 1,750 rpm; 35 gpm (132 l/min) a 1,450 rpm; 23 gpm (87 l/min) a 1,150 rpm
- Tamaño 250: 180 gpm (682 l/min) a 3,500 rpm; 144 gpm (545 l/min) a 2,900 rpm; 75 gpm (283 l/min) a 1,750 rpm; 57 gpm (214 l/min) a 1,450 rpm; 39 gpm (146 l/min) a 1,150 rpm
Aplicaciones
- Sistemas de sellado de gas en compresores
- Sistemas de potencia hidráulica de presión media
- Transferencia y circulación de aceites industriales
- Servicios industriales con requerimiento de baja pulsación y bajo ruido
